一、快恢復二極管簡介
快恢復二極管（FRD）是一種具有優良開關特性和較短反向恢復時間的半導體二極管。它在開關電源、PWM 脈寬調制器、變頻器等電子電路中應用廣泛，能夠顯著提升電路的效率和性能。

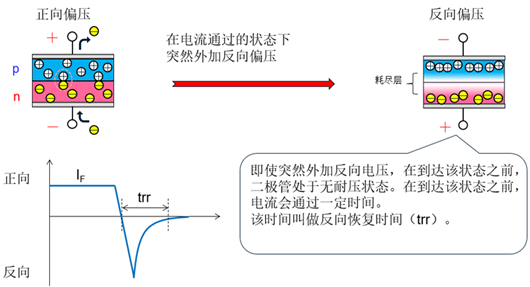

二、二極管恢復特性
快恢復二極管的一大優勢在于其較短的反向恢復時間，這使得它能夠?qū)崿F(xiàn)更快的開關速度，同時降低開關過程中的損耗。
三、快恢復二極管檢測方法
（一）萬用表檢測法
正向?qū)y(cè)試 ：將萬用表調至二極管測試檔或 Rx1k 電阻檔，紅表筆接陽極，黑表筆接陰極。正常情況下，顯示的正向壓降值應為 0.6 - 1.0V（對于硅管）。若顯示 0 或接近 0，表示二極管短路；若顯示無限大（"OL"），則說明二極管開路。
反向電阻測試 ：調換表筆，紅表筆接陰極，黑表筆接陽極。正常時，應顯示 "OL" 或高阻值（無窮大）。若顯示低阻值，則二極管可能存在反向漏電或短路問題。
（二）快恢復二極管測量方法
利用萬用表可以檢測快恢復、超快恢復二極管的單向?qū)щ娦?，以及?nèi)部是否存在開路、短路故障，并測出正向?qū)▔航?。若配合兆歐表，還能測量反向擊穿電壓。
單向?qū)щ娦詼y(cè)試 ：設置萬用表至二極管測試檔或電阻檔（優先選用 Rx1 檔）。正向連接時，紅表筆接陽極，黑表筆接陰極，測得正向壓降值正常范圍為 0.5 - 0.7V（對于硅管），若顯示 “0” 或 “OL” 則表明二極管損壞；反向連接時，調換表筆后應顯示高阻值（如 “OL”），若顯示低阻值或?qū)▌t說明二極管短路。
反向擊穿電壓測試 ：配合兆歐表施加反向電壓，逐步提升至擊穿狀態，記錄擊穿電壓值，并與標稱參數進行對比，以判斷二極管是否符合要求。
四、快恢復二極管的應用
快恢復二極管憑借其優越的性能，在眾多電子電路中發揮著關鍵作用。在開關電源中，它能夠快速響應，實現高效的電能轉換，提升電源的效率和穩定性。在 PWM 脈寬調制器中，快恢復二極管有助于精確控制脈沖信號，確保調制精度。在變頻器應用中，它能夠適應高頻開關的要求，保障變頻器的可靠運行。
