一、簡述：
發光二極管（Light Emitting Diode，簡稱 LED），這一名稱源自英文字母的精巧組合，是半導體發光領域劃時代的杰作。其電氣符號如同微觀世界的路標（圖 1），指示著電子元件的正負極：陽極（A）與陰極（K）分別以獨特標識區分。
LED 的誕生可追溯至 1962 年，當時它只能發出黯淡的紅光，仿佛微弱的燭光在夜色中搖曳。然而，技術的進步為其披上了七彩霓裳。如今，它已能覆蓋從紅外線到可見光、再到紫外線的廣闊光譜區間，光強也逐步攀升至新高度。從室內照明到戶外顯示，從交通信號燈到汽車照明，從顯示屏背光到光纖通信，LED 的身影無處不在，成為現代光電技術的基石。
二、發光原理：
LED 的核心結構 ——PN 結，是其發光奧秘的藏寶圖。與普通二極管僅具備單向?qū)щ娦圆煌琇ED 的 PN 結如同一座微觀的能量工廠。

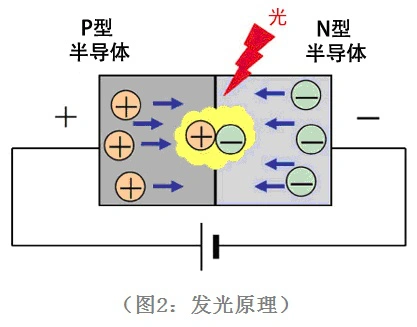

N 型半導體（negative），富含電子的負電載體；P 型半導體（positive），空穴的聚集地，正電的象征。當正向電壓施加于這半導體的結合部，電子與空穴在能量的驅動下相遇、重組，這一剎那釋放出可觀的能量。能量的出口，是以光的形式躍遷而出，完成從電能到光能的直接轉化。
與傳統光源形成鮮明對照，早期白熾燈等先將電能轉化為熱能，再搖身一變成為光能的低效光源，其大量光能被無謂消耗。LED 則如同光能的精妙魔術師，憑借直接的能量轉化機制，將電能高效地轉化為光能，避免了能量在熱能停留的停頓，從而實現光效的飛躍。
三、結構解密：LED 白光的微觀拼圖

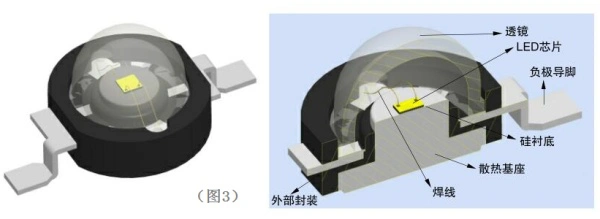

以常見的 LED 白光為例，其結構如同一個精密的微觀生態系統（圖 3）：
芯片 ：它是光源的起點，也是光的誕生地。在微小的硅片上，凝聚著半導體技術的精華，其發光效率、光譜特性等關鍵性能指標，決定了 LED 的品質與應用前景。
支架 ：這一看似簡單的結構，實則是散熱與導電的橋梁。它包括襯底、散熱基座及引腳，為芯片提供穩定的物理支撐，同時引導電流流入芯片，并將芯片工作時產生的熱量迅速傳導至外界，保障芯片的正常運行。
金線 ：如同輸送電流的金絲血脈，金線連接芯片與引腳，確保電流的精準傳輸。其材質、粗細等參數，直接影響電流的流通效率與芯片的工作穩定性。
透明樹脂 ：它是芯片的保護罩，也是光線的傳輸通道。透明樹脂封裝芯片，隔絕外界環境對芯片的侵蝕，同時憑借其透明特性，讓芯片發出的光順利透出，照亮世界。
從芯片到透明樹脂，每一個部件都緊密協作，共同構成了 LED 白光的微觀世界。它們相互依存、相互作用，將微觀的光電效應轉化為宏觀的光明，為人類的生活和科技發展持續賦能。
