運放虛短虛斷原理剖析

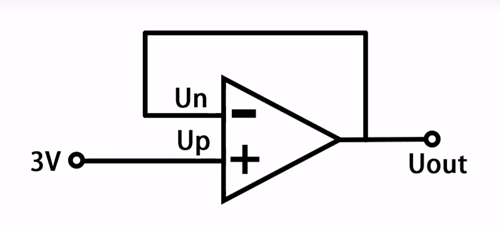

虛短概念
在運放電路領域，虛短現象是指當兩個輸入端電壓近乎相等時，可視為兩輸入端間存在虛短。此狀態下，理想運放的差模增益與輸入阻抗均視為無限大。其特點在于，理想狀況下，運放輸出電壓能借助虛短迅速調整，促使兩輸入端電壓達到相等狀態。

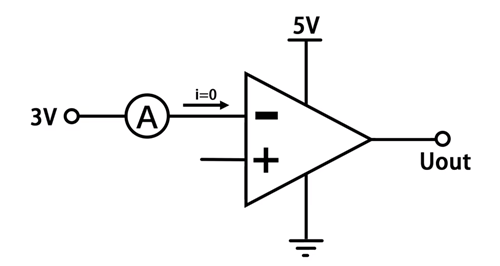

虛斷概念
虛斷狀態是指將運放輸出端與負反饋電阻網絡（或其他電路）斷開連接，此時運放處于虛斷狀態。其特點為虛斷時，運放內部不輸出功率，僅發揮比較輸入電壓并調節輸出電壓的功能。
虛短原理詳述
于理想運算放大器而言，反相輸入端與同相輸入端之間的電壓差趨近于零，盡管并非實際短路，這一特性即為虛假短路，簡稱虛短。在理想狀態下，運放輸出電壓可通過虛短快速調整，以均衡兩輸入端電壓。虛短的理論基礎源自運放的理想特性，即兩輸入端間無電流流動，輸入阻抗達無窮大。
虛斷原理詳述
對于理想運算放大器，其輸入電流為零，換言之，輸入端對外部電路的電流影響可忽略不計，即便并非真正的開路，此特性稱為虛假開路，簡稱虛斷。在電路分析過程中，虛斷是一種簡化技巧，通過將運放輸出端與負反饋電阻網絡等斷開，可使運放的輸入輸出關系更加明晰，尤其在反饋電路分析中具有重要價值。
虛短虛斷在實際運放電路中的應用
在實際運放電路設計與分析中，巧妙運用虛短虛斷特性，可便捷地計算出放大比例。

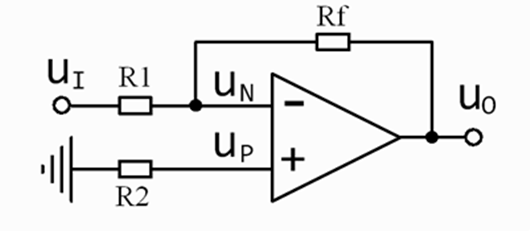

以反向比例放大電路為例。
依據虛斷特性可知，流入運放的電流Un為零，故流經R1的電流與Rf的電流相等。結合虛短特性，可得Un=Up=0。運用基爾霍夫定律與歐姆定律推算，可得公式：
依據虛斷特性可知，流入運放的電流Un為零，故流經R1的電流與Rf的電流相等。結合虛短特性，可得Un=Up=0。運用基爾霍夫定律與歐姆定律推算，可得公式：
(Ui-0)/R1=(0-Uo)/Rf
由此可推導出：
Uo=-(Rf/R1)·Ui
由此可見，反向比例放大電路的輸出電壓由R1與Rf的比例關系決定。
在電路設計領域，虛短虛斷的應用極為廣泛。例如，在反向放大器及同向放大器設計中，借助虛短虛斷特性，能夠精準推導出輸入輸出關系式。在反向放大器中，同相端與反相端電壓相等，且幾乎無電流流入或流出反相輸入端。通過合理的電阻配置，可準確計算出輸出電壓與輸入電壓的關聯，從而實現對電路性能的精準把控。
