單片機驅動MOS管電路設計精要
在電子工程領域，單片機驅動MOS管是一項常見且關鍵的技術環節。以下將深入探討單片機與MOS管的驅動關系、原理以及電路設計要點，旨在為工程技術人員提供專業、嚴謹的參考。
一、單片機驅動MOS管的基本考量
通常，單片機按工作電壓可分為5V單片機與3V單片機。其IO口輸出的高電平雖接近電源電壓，但會略低于電源電壓。三極管作為電流驅動型元件，對驅動電壓要求不高，容易飽和導通。然而，MOS管的導通電壓因型號參數而異，多數情況下，單片機IO輸出電壓難以滿足MOS管的導通條件，尤其是其飽和導通條件。
二、單片機無法直接驅動MOS管的原因剖析
單片機不能直接驅動MOS管的核心癥結在于驅動能力不足。具體而言，單片機IO輸出電壓要么無法使MOS管達到導通的閾值電壓，要么無法滿足其飽和導通所需的電壓，這將導致MOS管出現不完全導通現象。此時，MOS管內阻會增大，可能引發過熱問題，影響電路的穩定性和可靠性，嚴重時甚至可能損壞MOS管。
三、單片機驅動MOS管的電路原理闡述
鑒于單片機直接驅動MOS管的局限性，采用三極管作為前級驅動成為一種常規且有效的解決方案。電源電壓驅動MOS管開啟，對于一些開啟電壓較高的MOS管，還可進一步提高驅動電壓至12V、15V等，而不局限于單片機的5V供電。
單片機驅動MOS管的電路原理是：單片機I/O口輸出的低電平或高電平信號經限流電阻傳輸至三極管基極，三極管對電流進行放大后，驅動MOS管柵極，進而精準控制MOS管的開關狀態。如此，通過三極管這一中間級，有效提升了驅動電壓，確保MOS管能夠正常、穩定地工作，避免因驅動不足導致的各類問題。
四、單片機驅動MOS管的電路設計構成
單片機驅動MOS管的電路設計主要涵蓋以下幾個關鍵部分：
（一）三極管驅動部分
單片機I/O口輸出的低電平或高電平信號，通過合理選型的限流電阻連接到三極管的基極。三極管憑借其電流放大功能，為MOS管柵極提供足夠的驅動電流，實現對MOS管開關的有效控制。
（二）MOS管部分
MOS管的柵極接收經三極管放大后的電流，從而確保MOS管能夠順利進入飽和狀態。當MOS管飽和導通時，其源極和漏極之間的電阻顯著降低，實現導通；反之，當柵極驅動信號消失或不足時，MOS管截止，源極和漏極之間相當于斷開，實現關閉。
五、單片機驅動MOS管的電路應用與設計要點
（一）小負載驅動場合
對于繼電器等小負載，若使用51單片機等引腳驅動能力尚可的單片機，可嘗試直接利用其引腳驅動MOS管。但需注意，針對電感類負載，務必添加保護二極管以及吸收緩沖電路，以防止感應回路產生的高壓對MOS管造成損害。同時，基于驅動穩定性和效率的考量，建議優先選用N溝道MOS管。
（二）大功率驅動場合

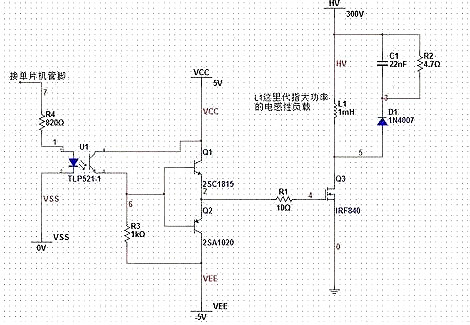

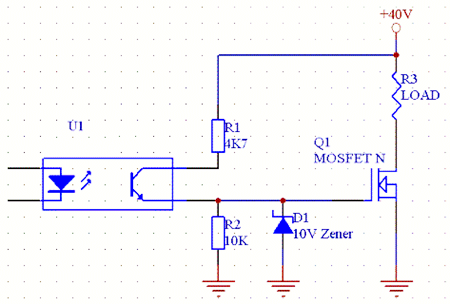

當驅動功率較大時，電路設計必須著重考慮電氣隔離、過流超壓保護以及溫度保護等關鍵措施。此時，不僅要實現控制信號（例如PWM信號）的隔離傳送，還需向驅動級（MOS管的推動電路）提供穩定的電能。
以下是兩種典型電路設計示例：

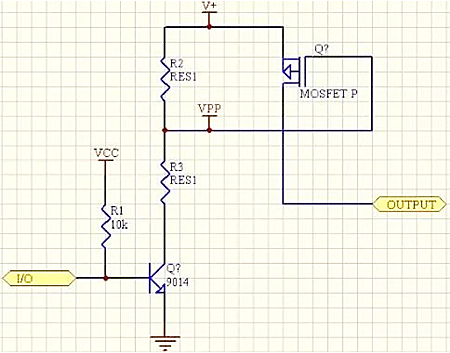

低頻應用電路（一般低于2KHz）：
其中，R1取值為10KΩ。R2、R3的阻值大小由V+決定，V+越高，R2、R3的阻值相應增大，如此既能保證電阻及三極管的功耗在允許范圍之內，又能確保R2和R3的分壓VPP=V+減10V，同時需嚴格限制V+不大于40V，以保障電路各元件的安全運行。

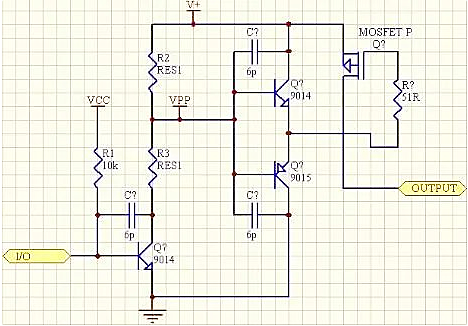

高頻大功率應用電路（可達100KHz）：
此電路在基礎設計上增加了推挽級，可并聯多個MOSFET-P管以滿足大功率需求。R2、R3的選值條件與前述低頻電路一致。電路中添加的6P小電容作為發射結結電容補償電容，能夠有效改善三極管的高速開關特性，提升電路在高頻條件下的性能表現。
（三）MOSFET柵極電容的處理
MOSFET的柵極電容相對較大，在實際應用中應將其視為容抗負載。這就意味著在電路設計和分析過程中，要充分考慮其容抗特性對驅動信號傳輸、開關速度以及電路動態性能的影響，合理設計驅動電路參數，以確保MOSFET的可靠驅動和電路的整體性能。
