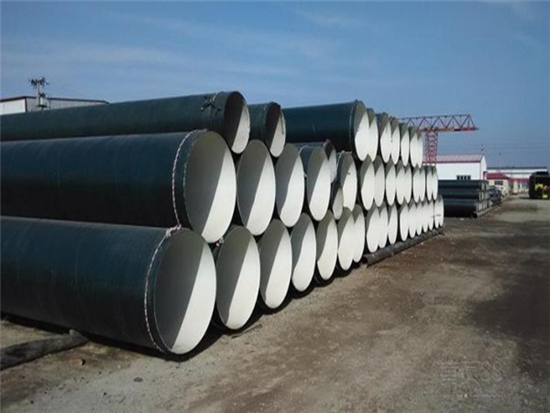

污水用大口徑螺旋鋼管以利排水，并留意材料安放平直，防止造成彎曲變形；螺旋鋼管堆垛高度，人工功課的不超過1.2m，機械功課的不超過1.5m，垛寬不超過2.5m；垛與垛之間應留有一定的通道，檢查道一般為0.5m，出入通道視材料大小和運輸機械而定，一般為1.5～2.0m；露天堆放角鋼和槽鋼應俯放，即口朝下，工字鋼應立放，鋼材的I槽面不能朝上，以免積水生銹；垛底墊高，若倉庫為向陽的水泥地面，墊高0.1m即可;若為泥地，須墊高0.2～0.5m。若為露天場地，水泥地面墊高0.3～0.5m，沙泥面墊高0.5～0.7m。螺旋鋼管在出廠之前應做機械性能試驗和壓扁試驗以及擴口試驗，并要達到標準規定的要求。

污水用大口徑螺旋鋼管從表面上判斷。也就是在外觀檢驗。焊接接頭的外觀檢驗是一種手續簡便而又應用廣泛的檢驗方法，是成品檢驗的一個重要內容，主要是發現焊縫表面的缺陷和尺寸上的偏差。一般通過肉眼觀察，借助標準樣板、量規和放大鏡等工具進行檢驗。
污水用大口徑螺旋鋼管焊縫內部便有存在缺陷的可能。物理方法的檢驗：物理的檢驗方法是利用一些物理現象進行測定或檢驗的方法。材料或工件內部缺陷情況的檢查，一般都是采用無損探傷的方法。無損探傷有超聲波探傷、射線探傷、滲透探傷、磁力探傷等。受壓容器的強度檢驗：受壓容器，除進行密封性試驗外，還要進行強度試驗。常見有水壓試驗和氣壓試驗兩種。它們都能檢驗在壓力下工作的容器和管道的焊縫致密性。

同時試驗后的產品不用排水處理，對于排水困難的產品尤為適用。但試驗的危險性比水壓試驗大。進行試驗時，必須遵守相應的安全技術措施，以防試驗過程中發生事故。致密性檢驗：貯存液體或氣體的焊接容器，其焊縫的不致密缺陷，如貫穿性的裂紋、氣孔、夾渣、未焊透和疏松組織等，可用致密性試驗來發現。致密性檢驗方法有：煤油試驗、載水試驗、水沖試驗等。每根鋼管應做靜水壓試驗而無滲漏現象，試驗壓力按下試計算P=2ST/D式中S—靜水壓試驗的試驗應力Mpa，靜水試驗的試驗應力按相應鋼帶標準規定屈服度小值（Q235為235Mpa）的60%選取。
穩壓時間：D<508試驗壓力保持時間不少于5秒；D≥508試驗壓力保持時間不少于10秒4無損檢測鋼管的補焊焊縫、鋼帶對頭焊縫及環向縫應進行X射線或超聲波檢驗。對于可燃普通流體輸送用的鋼向的螺旋焊縫應進行SX射線或超聲波檢驗，對用于水、污水、空氣、采暖蒸汽等普通流體輸送用的鋼管的螺旋焊縫應進行X射線或超聲波檢驗抽查（20%）。根據螺旋鋼管質量檢驗結果，通常將螺旋鋼管分為三類：合格品、返修品和廢品。
