20N02S場效應管參數
烜芯微生產20N02S場效應管,提供20N02S的參數規格書,20N02S中文資料與20N02S場效應管的引腳圖
20N02S場效應管參數具體如下：
極性：N溝道
Power Dissipation(w)功耗：38W
Continuous Drain Current ID(A)持續漏極電流：20A
Drain-Source Voltage VDS(V)漏源極電壓：20V
Gate-Source Voltage VGS(V)柵源電壓：±20V
Gate Threshold Voltage Vgs(ts)開啟電壓：0.4V~ 1V
Static Drain-Source On-Resistance RDS(on)導通電阻ID=10A,VGS=4.5V：Typ 4.8mΩ Max 6.5mΩ
Static Drain-Source On-Resistance RDS(on)導通電阻ID=5A,VGS=2.5V：Typ 6.8mΩ Max 10mΩ
Junction and Storage Temperature Range ：結和儲存溫度范圍：-55 to 150℃

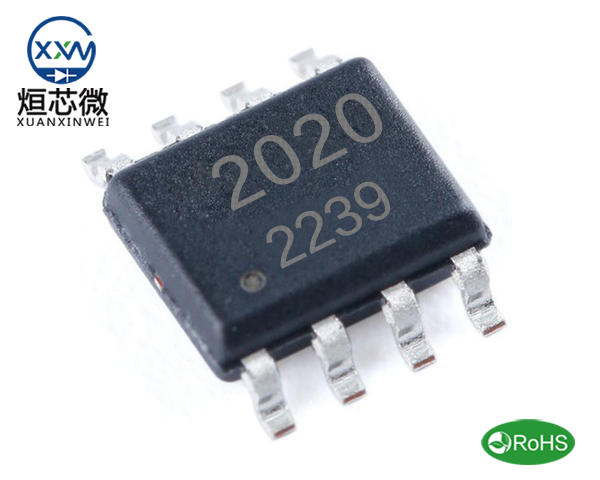

20N02S場效應管封裝為：SOP-8
作用與應用
20N02S場效應管的核心作用是作為電子開關使用。在電路中，它通過控制柵極電壓來調節漏源路徑上的電流流動，實現對負載的精確控制。20N02S廣泛應用于以下領域：
電源管理：20N02S可用作低壓降開關，用于電源管理電路中的電池充放電控制、DC-DC變換器等。
信號放大：在音頻放大器和低頻放大器中，20N02S可以作為信號放大的關鍵部件。
開關控制：在各種開關電路中，如LED燈控制、電機控制等，20N02S能提供高效的開關控制功能。
模擬開關：在模擬電路中，20N02S可以作為開關管，用于模擬信號的控制和處理。
充電管理：在移動設備和電動車等充電管理系統中，20N02S用于充電過程中的電池保護和充電控制。
