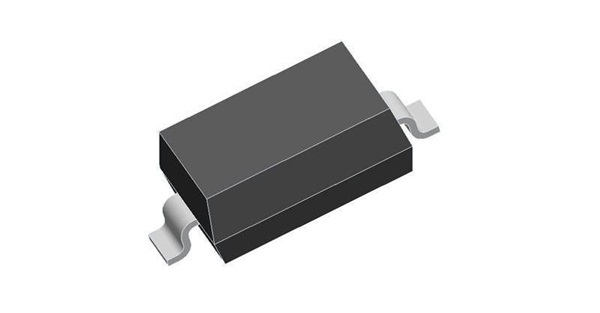

雙向瞬態電壓抑制二極管（簡稱雙向TVS管），如同電路中的"智能保險絲"，能精準攔截瞬間電壓沖擊。這款半導體器件以納秒級響應速度、超低信號干擾和穩定耐用性著稱，是通信、汽車、工業等領域不可或缺的防護元件。
一、為何需要雙向TVS管？
1. 應對突發電壓危機
- 閃電襲擊、設備啟停或電源波動都可能引發微秒級的電壓尖峰，其威力足以燒毀精密芯片或?qū)е孪到y(tǒng)宕機。
- 雙向設計可同時攔截正/負雙向電涌，如同在電路兩端加裝自動防護門。
2. 四大核心優勢
- 閃電反應：3納秒內啟動保護，比眨眼速度快百萬倍
- 持久防護：硅基材質耐受上萬次電涌沖擊
- 信號無損：＜1pF超低電容，保障5G/高速傳輸穩定性
- 靈活部署：迷你封裝（如SOD-323）輕松嵌入各類電路板
二、工作原理揭秘
雙閘門防護機制：
- 常態休眠：電壓正常時保持高阻抗狀態，幾乎不耗電
- 危機響應：
- 正向過壓→激活正向?qū)ㄍǖ?/div>
- 負向突波→啟動反向泄放路徑
- 智能復位：電壓恢復后自動關閉，準備下次防護
三、關鍵性能指標解讀
| 參數 | 意義 | 選型要點 |
|--------------|-----------------------------|---------------------------|
| 擊穿電壓(Vrwm) | 觸發保護的電壓閾值 | 需高于電路正常工作電壓10-15% |
| 峰值脈沖功率(PPPM) | 單次可吸收的最大能量 | 汽車級要求通常＞3000W |
| 鉗位電壓(VC) | 實際限制后的安全電壓 | 值越低保護效果越好 |
| 響應速度 | 從檢測到動作完成的時間 | 5G設備需＜1ns |
四、典型應用場景
1. 智能終端
手機充電接口防浪涌、Type-C端口ESD防護
2. 新能源系統
車載充電機(OBC)、電池管理系統(BMS)過壓保護
3. 工業物聯網
PLC模塊I/O口防護、RS485通信端口抗干擾
4. 數據中心
服務器電源模塊、光模塊接口保護
5. 智能家居
空調變頻驅動板、智能電表防雷擊設計
