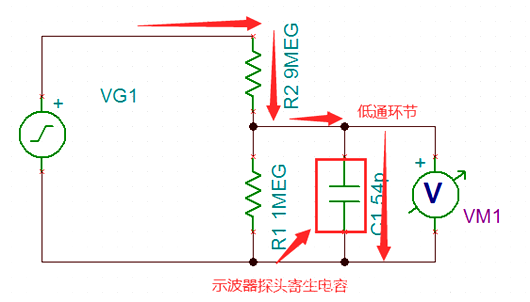

看下面這個簡單電路的例子，信號源頻率1KHz,幅值5v,方波，示波器探頭的寄生電容為54P
R1 1M R2 9 M為分壓電阻。

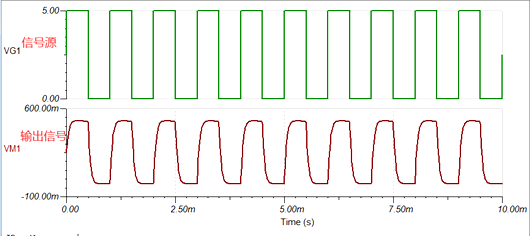

這種情況下的輸出波形，由于低通環節的存在（積分電路），導致輸出波形圓頭圓腦。

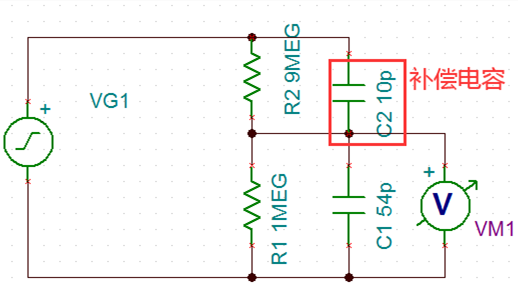

下面加入一個補償環節來對電路進行補償，這里在R2上并聯一個電容，容值為6p,為54p的1/9，也即電阻比值的反比。
針對當前的參數，補償電容為6P時是處于完全補償狀態，小于6P則處于欠補償狀態，大于6P則處于過補償狀態。
下面看看電路仿真以及波形輸出：

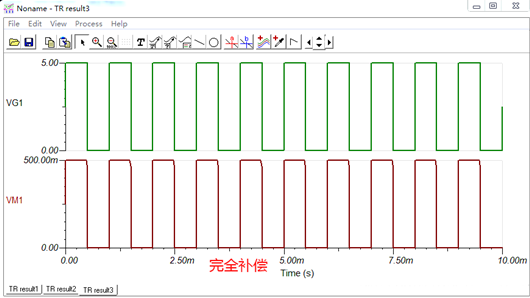

1、完全補償
補償電容6P
波形比較標準。

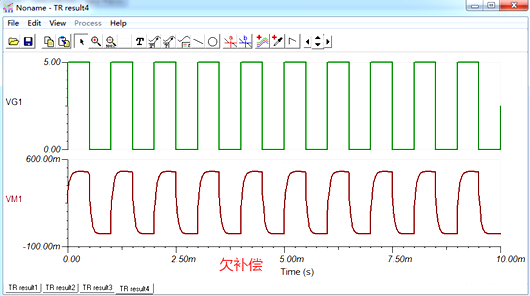

2、欠補償
補償電容2p
欠補償，波形圓頭圓腦。

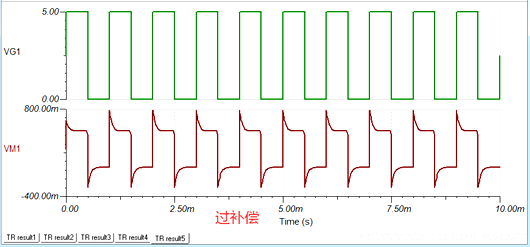

3、過補償
補償電容10p
過補償，波形尖頭尖腦
所以在選擇補償電容時一定要選擇正確的參數，否則補償電路可能會得不償失。
