簡易R(shí)C延時電路
RC延時原理：
如圖，3.3V電源通過R1之后會給C1充電，A點的電壓會從0開始升高，對于后續電路來講，A點升高到后續電路所需有效電壓的時間t就可以認為是延時的時間。
計算RC延時電路的時間常數
在電路設計時，不需要太精確時，RC延時電路所產生的時間延時，直接使用RC來計算即可，例如圖中R1=10K，C1=0.1uf。R*C=1ms。注意RC中R化為歐姆（Ω），C化為法拉（F）。之后乘積為秒

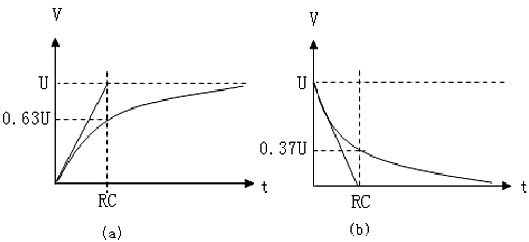

如上圖所示，如通過實驗的方法繪出電容的充放電曲線，在起點處做一條充放電切線，則切線與橫軸的交點就是時間常數RC。
計算RC延時電路延時時間
RC延時的過程就是電容C充電的過程，這就用到電容充放電公式：
Vt=V0+（V1-V0）* [1-exp(-t/RC)]
V0 為電容上的初始電壓值，V1 為電容最終可充到或放到的電壓值，Vt為t時刻電容上的電壓值。
例如電壓為E的電容通過阻值為R的電阻向初值為0的電容C充電，則此時V0=0，V1=E，經過t時刻電容上的電壓為：Vt=E*[1-exp(-t/RC)]。
如果是放電過程，初始電壓為E的電容通過阻值為R的電阻放電，對照公式V0=E，V1=0，故放到t時刻電容上的電壓為：Vt=E*exp(-t/RC)。
對于上圖來講，V0=0，V1=3.3V，RC=1ms。所以Vt=3.3*[1-exp(-t/1ms)]。如果對于后續電路，需要A點升到1.5V。則可計算出t這個延時時間。
又或者我們想要延時3ms的時間，確定延時時間后，我們通過配置電源，電阻和電容這三個可變量中的任意兩個，就可以計算RC電路中另外一個的參數。
優缺點
RC延時電路簡易實用，成本低。但是只適合不精確場景下的短暫延時。根據原理來講，受限于電容的存儲容量，無法實現長時間延時。實際使用中若需要延時時間較長，且需要具有一定準確的場合，可以選用時間繼電器。
自動控制中，常用RC和繼電器，開關組合成緩放緩吸或者緩慢釋放，快速吸合等不同功能的電路?？傊鶕?jù)實際使用場景和功能，又或是實際設計時的需求，選用合適的延時電路即可。
