一般的單片機供電電壓是3.3V或者5V供電，輸出的電平也是在3.3V或5V電壓，如果要想去控制一個更高電壓的外設設備，那么就需要外加其他驅動，來間接控制。
74HC04+ULN2803驅動電磁閥

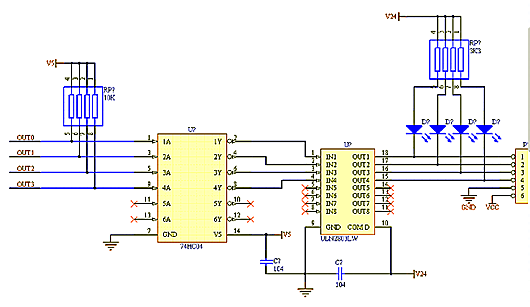

一個74HC04+ULN2803驅動電磁閥，單片機初始化的時候，所有管腳都是拉高的，需要輸出的時候，OUT1-OUT3變成低電平，經74HC04反向后變成高電平，再經ULN2803反向放大后，又變成了低電平，最后的輸出變成了低電平，成功驅動電磁閥；
在這里74HC04的主要作用是反向，而2803在反向的同時，也將單片機的驅動能力大大提高了，因為一般單片機的IO口驅動電流最大是20毫安左右，而2803的驅動能力可以達到幾百毫安。

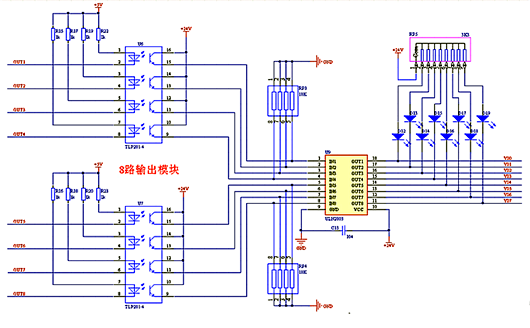

用光耦替代了74HC04，此處用光耦既起到了反向作用，又起到了隔離的作用，而2803依然是反向+放大。
MOS管驅動電路

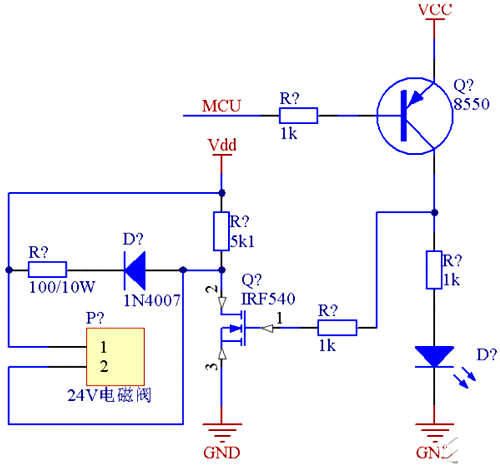

用了個場效應管IRF540驅動電磁閥，其驅動能力遠遠大于2803，IRF540是電壓驅動型，MCU輸出一個低電平，三極管8550導通，使得IRF540的G極獲得一個5V的電壓，IRF540導通，進而電磁閥開始工作；
1N4007以后與他串聯的電阻，起到續流保護作用。
光耦隔離

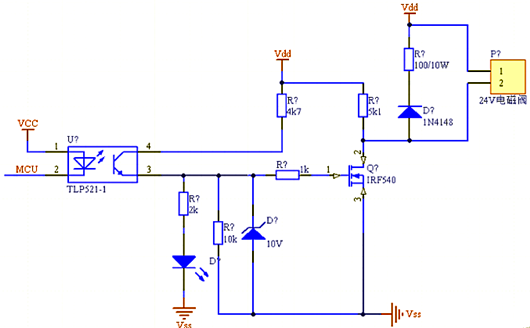

這個電路是對前一個電路的改進，因為前一個電路的IRF540 的G極電壓是5V，而如果大家看過IRF540的使用手冊就不難發現，IRF540 的最佳觸發電壓是10V左右，也就是說，只有當IRF540 的G極電壓達到10V左右的時候，其導通才接近飽和，也就是其驅動能力達到最大。
總結一下，如果是要驅動小功率的電磁閥，可以參考前兩個電路；而如果是要驅動高速及大功率的電磁閥，后兩個電路或許更適用，當然，大家在設計的時候還需要考慮成本等綜合因素。
