ADC0809是CMOS工藝8通道，8位逐次逼近式A/D模數轉換器。其內部有一個8通道多路開關，它可以根據地址碼鎖存譯碼后的信號，只選通8路模擬輸入信號中的一個進行A/D轉換。目前僅在單片機初學應用設計中較為常見。因此本文介紹了一種數字電壓表，其采用了ADC0809來進行電壓的采集及模數轉換，用AT89S52單片機來做控制單元，進行電壓的測量和顯示。

1.系統硬件設計

1.1系統構成

該系統主要包括幾大模塊：數據采集模塊、A/D轉換模塊、控制模塊、顯示模塊、按鍵模塊等。采用AT89S52作為控制模塊，ADC0809作為A/D轉換模塊的核心，ADC0809本身具有8路模擬量輸入端口，通過C、B、A，3位地址輸入端，能從8路中選擇一路進行轉換。如每隔一段時間依次輪流改變3位地址輸入端的地址，就能依次對8路輸入電壓進行測量。LED數碼管的顯示采用軟件譯碼動態顯示，通過按鍵模塊的操作可以選擇8路循環顯示，也可以選擇某條單路顯示。

1.2數據采集電路

數據采集電路是系統的主要組成部分，ADC0809具有8路模擬量輸入通道IN0~IN7，通過3位地址輸入端C、B、A(引腳23~25)進行選擇。引腳22為地址鎖存控制端ALE，當輸入為高電平時，C、B、A引腳輸入的地址鎖存于ADC0809內部鎖存器中，經內部譯碼電路譯碼選中相應的模擬通道。引腳6為啟動轉換控制端START，當輸入一個2 μs寬的高電平脈沖時，就啟動ADC0809開始對輸入通道的模擬量進行轉換。引腳7為A/D轉換器，當開始轉換時，EOC信號為低電平，經過一段時間，轉換結束，轉換結束信號EOC輸出高電平，轉換結果存放于ADC0809內部的輸出數據寄存器中。引腳9腳為A/D轉換數據輸出允許控制端OE，當OE為高電平時，存放于輸出數據鎖存器中的數據通過ADC0809的數據線D0~D7輸出。引腳10為ADC0809的時鐘信號輸入端CLOCK.在連接時，ADC0809的數據線D0~ D7與AT89S52的P1口相連接，ADC0809的地址引腳、地址鎖存端ALE、啟動信號START、數據輸出允許控制端OE分別與AT89S51的P3口相連接，轉換結束信號EOC與AT89S52的P3.2相連接。時鐘信號輸入端CLOCK信號，由單片機的地址鎖存信號ALE得到，采集電路如圖1所示。

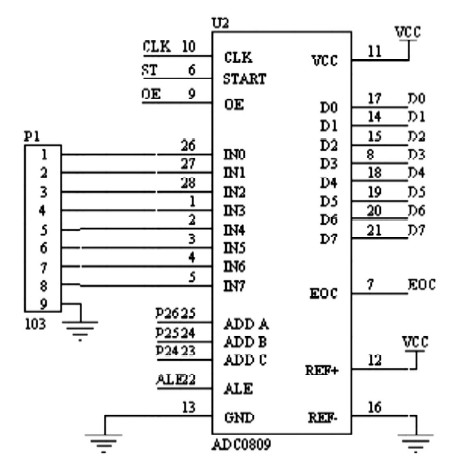

圖1 數據采集電路

2.軟件設計

2.1主程序

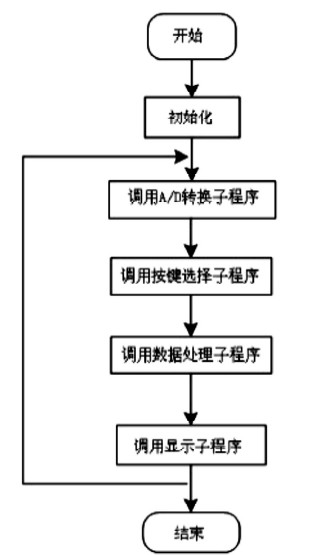

主程序包含初始化部分，調用A/D轉換子程序和調用顯示子程序，如圖2所示。

圖2 主程序流程圖

初始化部分包含存通道數據緩沖區初始化和顯示緩沖區初始化。另外，對于單路顯示和循環顯示，系統設置了一個初始標志位。

初始化時標志位設置為0,默認為循環顯示，當它為1時，則單路顯示，標志位通過外部按鍵控制。

2.2數據處理子程序

ADC0809轉換之后輸出的結果是8位二進制數。由公式(1)可知，當ADC0809輸出為(111111111)時，輸入電壓值VI=5.00V;當ADC0809輸出為(00000000)時，輸入電壓值為VI=0.00V;當ADC0809輸出為(10000000)時，輸入電壓值VI=2.50V.由于單片機進行數學運算時結果只取整數部分，因此當輸出為(10000000)時計算出的電壓值VI=2.00V，很不準確。為了提高精確度，必須把小數部分保留，具體方法是：如果小數點后保留兩位，在運算的時候分子乘以100，保留三位就乘以1000;本設計是在小數點后保留兩位，運算方式如公式(2)。

VI=Dout /255×5 (1)

VI=Dout/255×5×100=Dout×100/51 (2)

由式(2)可知當ADC0809輸出為(10000000)時，單片機運算結果為250;然后由單片機將250除以10得到商為25，余數為0，再將25除以10得到商為2，余數為5;由此得到較為精確的數值。

結語

本文總結了基于ADC0809設計的數字電壓表，實現了采集8路數據，并將結果在四位一體數碼管上進行滾動顯示或單獨顯示的功能，測量的最小分辨率為0.019V;該數字電壓表具有電路簡單，成本低等優點，可以方便地進8路A/D轉換量的測量，并可選擇在數碼管上滾動顯示或單路顯示的不同工作模式。
