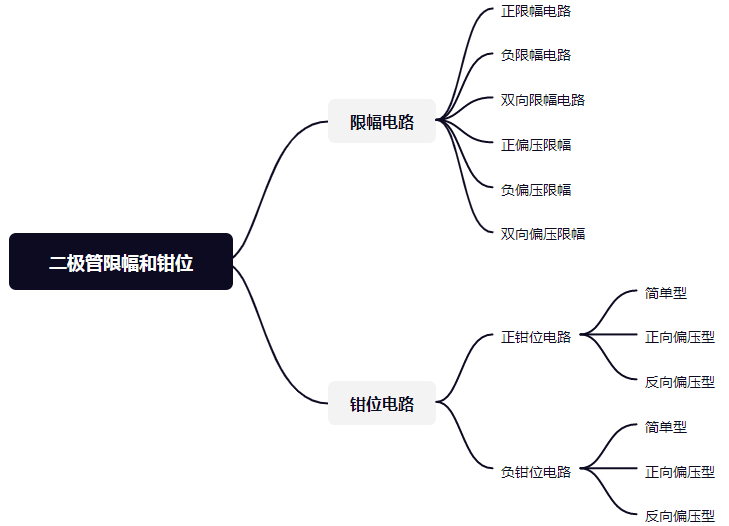

二極管最重要的特性是單向?qū)щ娦?，利用這一特性可以設計很多實用的電路，本文主要講述限幅電路和鉗位電路。
正限幅電路
正半周時且 Vin 的電壓大于等于 0.7V 時，二極管導通，Vout 會被鉗位在 0.7V；在負半周和 Vin 電壓小于 0.7V 時，二極管是截止?fàn)顟B(tài)，所以 Vout=Vin，即 Vout 波形跟隨 Vin 波形。
負限幅電路
在正半周時，二極管截止，Vout=Vin，即波形跟隨；在負半周 Vin 電壓小于等于 -0.7V 時，二極管會導通，Vout 電壓會被鉗位在 -0.7V。
雙向限幅電路
雙向限幅是結合了上面兩個電路，用了兩個二極管。正半周，通過 D1 將超出的部分鉗位在 0.7V，負半周通過 D2 將超出的部分鉗位在 -0.7V。
正偏壓限幅
為了產生不同的限幅電壓，有時候會在電路中加入偏置電壓 Vbias，當 Vin 的電壓大于等于 Vbias+0.7V 時，二極管導通，Vout 被鉗位。
負偏壓限幅
負偏壓是一樣的道理，Vin 電壓小于等于 -0.7-Vbias 時，二極管導通，Vout 被鉗位。
雙向偏壓限幅
雙向偏壓限幅是兩個二極管加兩個偏置電壓，正半周大于等于 4.7V 時，D1 導通，超出部分被鉗位在 4.7V；負半周小于等于 -6.7V 時，D2 導通，超出部分被鉗位在 -6.7V。
上面幾種都是不含有電容的電路，主要是用來限幅。
下面幾種是含有電容的二極管鉗位電路，以下分析不考慮二極管的導通壓降（即二極管正向?qū)ㄏ喈?dāng)于一根導線，反向截止斷路），RC 時間常數足夠大，保證輸出波形不失真。

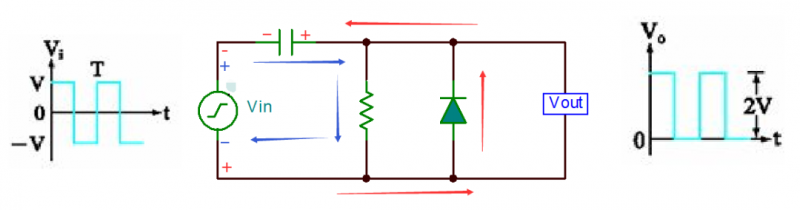

簡單型正鉗位電路
電路原理：
輸入 Vin 在負半周時（Vin 上負下正），二極管導通，電流如紅色箭頭所示，電容充電至+V（左負右正），Vout=0V；
輸入 Vin 在正半周時（Vin 上正下負），二極管截止，電流如藍色箭頭所示，Vout 電壓等于電容電壓加上正半周電壓，所以 Vout=2V；
偏壓型正鉗位電路
偏壓型鉗位電路和限幅電路很類似，在電路中加入偏置電壓來提高或者降低鉗位值。

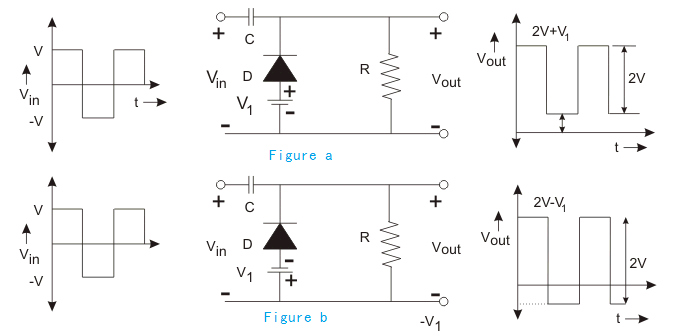

Figure a 為正向偏壓型，所加的偏壓與二極管導通方向一致時，波形向上，即鉗位值會提高 V1。
Figure b 為反向偏壓型，所加的偏壓與二極管導通方向相反時，波形向下，即鉗位值會降低 V1。

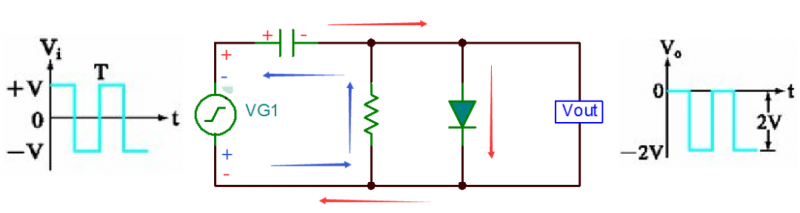

簡單型負鉗位電路
電路原理：
輸入 Vin 在正半周時（Vin 上正下負），二極管導通，電流如紅色箭頭所示，電容兩端壓差充電至+V（左正右負），Vout=0V；
輸入 Vin 在負半周時（Vin 上負下正），二極管截止，電流如藍色箭頭所示，Vout 電壓等于負的（電容電壓+負半周電壓），即 Vout=-2V；
偏壓型負鉗位電路
偏壓型負鉗位同偏壓型正鉗位類似，在電路中加入偏置電壓來提高或者降低鉗位值。

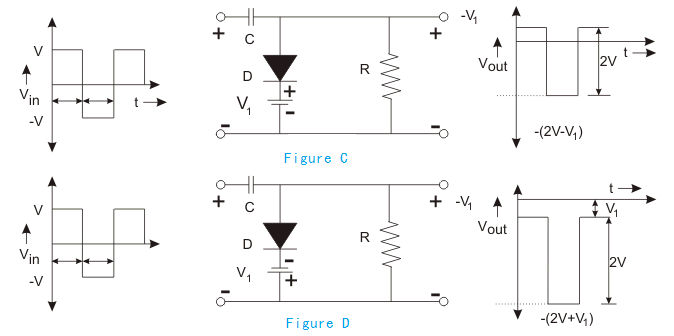

Figure C 為反向偏壓型，所加的偏壓與二極管導通方向相反時，波形向上，即鉗位值會提高 V1。
Figure D 為正向偏壓型，所加的偏壓與二極管導通方向相同時，波形向下，即鉗位值會降低 V1。

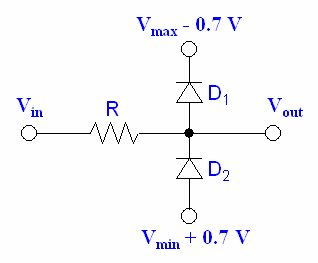

常見的雙向二極管鉗位電路
在一些 ADC 檢測電路中會用兩個二極管進行鉗位保護，原理很簡單，0.7V 為 D1 和 D2 的導通壓降，Vin 進來的電壓大于等于 Vmax 時，D1 導通，Vout 會被鉗位在 Vmax；Vin 小于等于 Vmin 時，Vout 被鉗位在 Vmin，一般 D2 的正極接地。
