壓敏電阻的壓敏電壓計算：
V1mA=1.5Vp=2.2Vnom，Vp為電路額定電壓的峰值，Vnom為額定交流電壓的有效值。
如電源模塊額定輸入電壓為220VAC，則壓敏電阻的電壓值為：V1mA=1.5Vp=1.5×1.414×220V=476VDC，V1mA=2.2Vnom=2.2×220V=484VDC
因此，壓敏電阻的擊穿電壓V1mA可選在470-480V之間，如V1mA選470V，對應471KD××壓敏電阻。
最大允許電壓計算：
電壓交流VACrms≈0.64V1mA，直流VDCr≈0.83V1mA
若V1mA=470V，則VACrms≈0.64V1mA =300VAC，VDCr≈0.83V1mA =390VDC
而471KDxx壓敏電阻對應的VACrms=300V，VDCr=385V
通流容量（I（8/20us））計算：
最大通流量與壓敏電阻直徑成正比。在選擇壓敏電阻直徑時，要確定被保護電路的雷擊浪涌等級，以此來選擇壓敏電阻的最大通流量。
在對壓敏電阻進行沖擊試驗時，隨著所進行的沖擊次數的增加，每次所施加的沖擊電流要相應減小。一般技術規格書中有給出壓敏電阻沖擊1次的I值，選擇壓敏電阻時，其通流容量要按浪涌壽命次數定額曲線中沖擊10次到100次來計算，其實際通過的浪涌電流約為最大沖擊通流量的30%左右（即0.3I）。

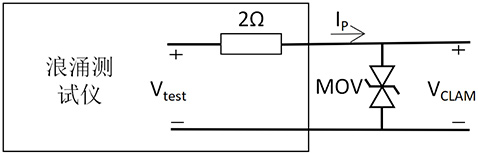

如果不知道浪涌等級所要求的通流量，可按照下圖以兩端的差模電壓進行計算。
如浪涌差模電壓Vtest=2KV，壓敏電阻471KD××最大限制電壓VCLAM=775V，則通流量計算：I P= (Vtest - VCLAM) / 2 = 612.5A，I=IP/0.3=2042A
目前471KD10對應的通流量I為2500A，大于2042A，通過以上參數計算，則壓敏電阻建議選擇10D以上。
壓敏電阻測量：
壓敏電阻具有良好的非線性，即阻值隨所加電壓的增加而減少，且具有雙向電流特性。測量時，將萬用表置于R×1k擋，測其兩引腳之間的正反向絕緣電阻，均為無窮大，否則說明漏電流過大。如果所測電阻過小，說明壓敏電阻已損壞，不能使用。可以用數字萬用表測量壓敏電阻。
在電源模塊使用中，選擇合適的壓敏電阻，對浪涌沖擊保護非常重要，可以保護電源穩定供電。
