三極管，全稱為半導體三極管，是一種能控制導通的半導體元件。
作用：能以小電流控制大電流。
三極管分類
主要有：單極型和雙極型。
作用類型分：放大電路信號（交流）和作開關管。
結構類型分：NPN型和PNP型。

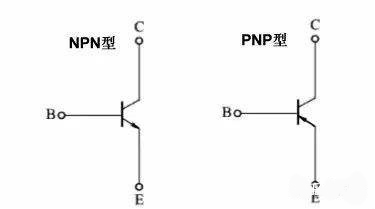

下面附上一張結構圖
C為集電極，B為基極，E為發射極
工作原理
當集電極C有電流輸入，同時基極B導通電壓大于或等于導通電壓時（硅管為0.7V，鍺管為0.3V),集電極C和發射極E形成導電溝道，進而導通。形象點可以把三極管比喻成一個水龍頭，水龍頭擰緊的時候，是沒有任何水流出的，當你開始慢慢的把水龍頭擰大的時候，出水量也會隨之增加。
下面就講一下三極管的三個工作狀態

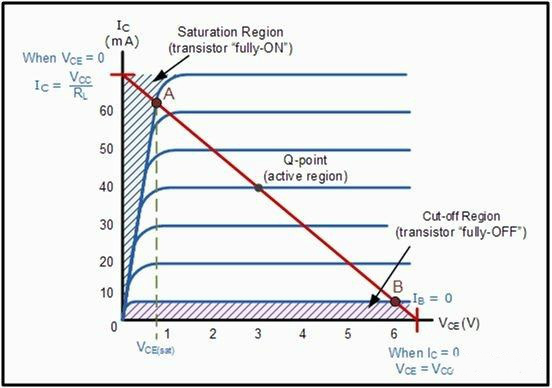

先發上一張圖
截止?fàn)顟B(tài)
當加在三極管發射結的電壓小于PN結的導通電壓，基極電流為零，集電極電流和發射極電流都為零，三極管這時失去了電流放大作用，集電極和發射極之間相當于開關的斷開狀態，我們稱三極管處于截止?fàn)顟B(tài)。
放大狀態
當加在三極管發射結的電壓大于PN結的導通電壓，并處于某一恰當?shù)闹禃r，三極管的發射結正向偏置，集電結反向偏置，這時基極電流對集電極電流起著控制作用，使三極管具有電流放大作用。
飽和狀態
當加在三極管發射結的電壓大于PN結的導通電壓，并當基極電流增大到一定程度時，集電極電流不再隨著基極電流的增大而增大，而是處于某一定值附近不怎么變化，這時三極管失去電流放大作用，集電極與發射極之間的電壓很小，集電極和發射極之間相當于開關的導通狀態。三極管的這種狀態我們稱之為飽和導通狀態。
其中有一個地方是值得注意的，三極管的截止?fàn)顟B(tài)并不是真的截止，集電極C和發射極E之間仍然有著較少的電流流過，詳情如上圖（導通電壓以下都為截止區）。
理論公式
Ie=Ib+Ic（發射極e的電流等于集電極c加上基極b，其中因為基極電流較小，也可以表示為Ie=Ic）
lc>>Ib，Ic~le（約等）
