詳解逆變器電路工作原理

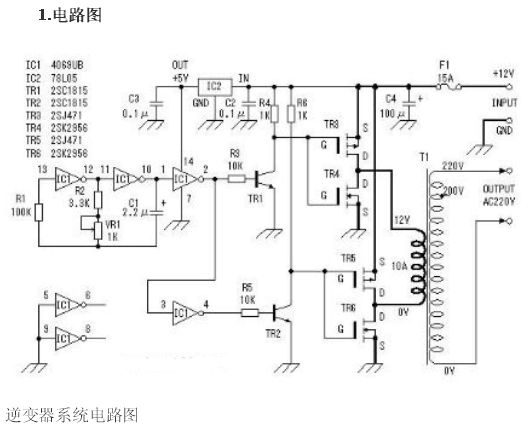

這里介紹的逆變器(見圖1)主要由MOS場效應管，普通電源變壓器構成。其輸出功率取決于MOS場效應管和電源變壓器的功率，免除了煩瑣的變壓器繞制，適合電子愛好者業余制作中采用。下面介紹該逆變器的工作原理及制作過程。

2.工作原理

這里我們將詳細介紹這個逆變器的工作原理。2.1.方波信號發生器(見圖2)

這里采用六反相器CD4069構成方波信號發生器。電路中R1是補償電阻，用于改善由于電源電壓的變化而引起的振蕩頻率不穩。電路的振蕩是通過電容C1充放電完成的。其振蕩頻率為f=1/2.2RC.圖示電路的最大頻率為：fmax=1/2.2×3.3×103×2.2×10-6=62.6Hz;最小頻率fmin=1/2.2×4.3×103×2.2×10-6=48.0Hz.由于元件的誤差，實際值會略有差異。其它多余的反相器，輸入端接地避免影響其它電路。

由于方波信號發生器輸出的振蕩信號電壓最大振幅為0~5V，為充分驅動電源開關電路，這里用TR1、TR2將振蕩信號電壓放大至0~12V.如圖3所示。

2.3MOS場效應管電源開關電路

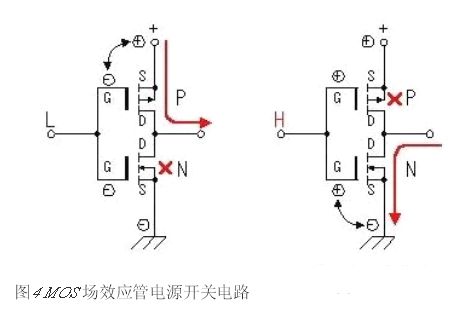

下面簡述一下用C-MOS場效應管(增強型MOS場效應管)組成的應用電路的工作過程(見圖4)。電路將一個增強型P溝道MOS場效應管和一個增強型N溝道MOS場效應管組合在一起使用。當輸入端為低電平時，P溝道MOS場效應管導通，輸出端與電源正極接通。當輸入端為高電平時，N溝道MOS場效應管導通，輸出端與電源地接通。在該電路中，P溝道MOS場效應管和N溝道MOS場效應管總是在相反的狀態下工作，其相位輸入端和輸出端相反。通過這種工作方式我們可以獲得較大的電流輸出。同時由于漏電流的影響，使得柵壓在還沒有到0V，通常在柵極電壓小于1到2V時，MOS場效應管既被關斷。不同場效應管其關斷電壓略有不同。也正因為如此，使得該電路不會因為兩管同時導通而造成電源短路。

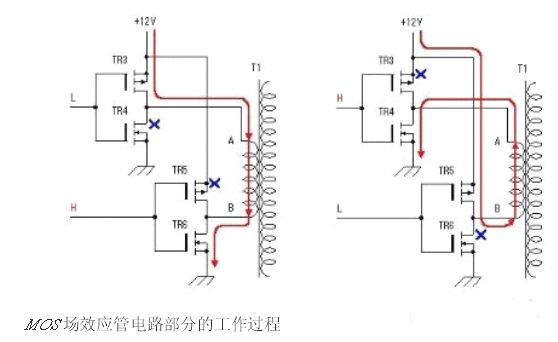

由以上分析我們可以畫出原理圖中MOS場效應管電路部分的工作過程(見圖5)。工作原理同前所述。這種低電壓、大電流、頻率為50Hz的交變信號通過變壓器的低壓繞組時，會在變壓器的高壓側感應出高壓交流電壓，完成直流到交流的轉換。這里需要注意的是，在某些情況下，如振蕩部分停止工作時，變壓器的低壓側有時會有很大的電流通過，所以該電路的保險絲不能省略或短接。

3、制作要點

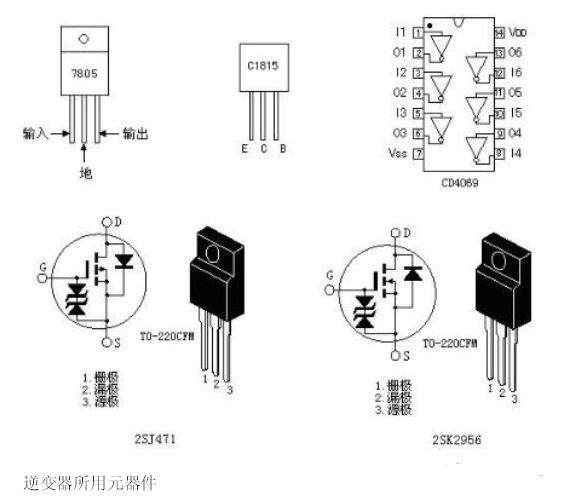

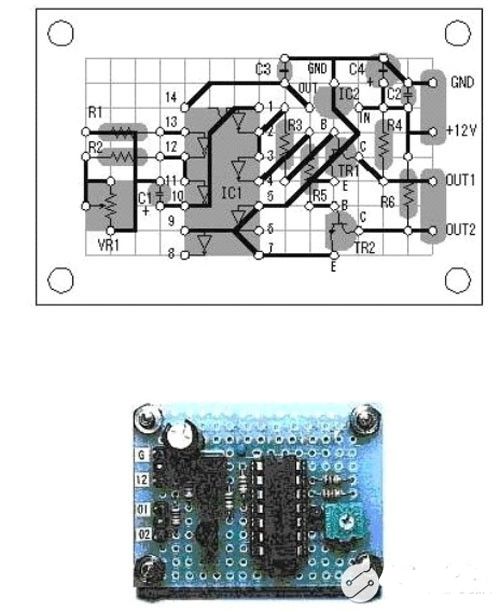

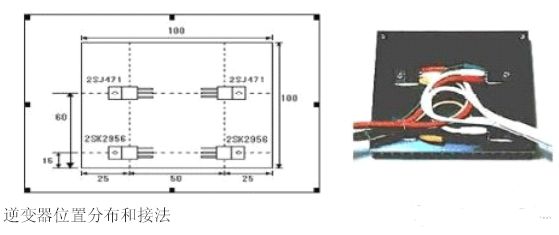

電路板見圖6。所用元器件可參考圖7。逆變器用的變壓器采用次級為12V、電流為10A、初級電壓為220V的成品電源變壓器。P溝道MOS場效應管(2SJ471)最大漏極電流為30A，在場效應管導通時，漏-源極間電阻為25毫歐。此時如果通過10A電流時會有2.5W的功率消耗。N溝道MOS場效應管(2SK2956)最大漏極電流為50A，場效應管導通時，漏-源極間電阻為7毫歐，此時如果通過10A電流時消耗的功率為0.7W.由此我們也可知在同樣的工作電流情況下，2SJ471的發熱量約為2SK2956的4倍。所以在考慮散熱器時應注意這點。圖8展示本文介紹的逆變器場效應管在散熱器(100mm×100mm×17mm)上的位置分布和接法。盡管場效應管工作于開關狀態時發熱量不會很大，出于安全考慮這里選用的散熱器稍偏大。

逆變器電路板

4.逆變器的性能測試

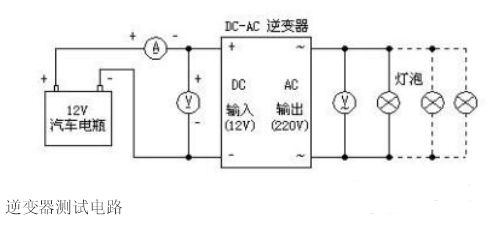

測試電路見圖9.這里測試用的輸入電源采用內阻低、放電電流大(一般大于100A)的12V汽車電瓶，可為電路提供充足的輸入功率。測試用負載為普通的電燈泡。測試的方法是通過改變負載大小，并測量此時的輸入電流、電壓以及輸出電壓。輸出電壓隨負荷的增大而下降，燈泡的消耗功率隨電壓變化而改變。我們也可以通過計算找出輸出電壓和功率的關系。但實際上由于電燈泡的電阻會隨受加在兩端電壓變化而改變，并且輸出電壓、電流也不是正弦波，所以這種的計算只能看作是估算。

以負載為60W的電燈泡為例：假設燈泡的電阻不隨電壓變化而改變。因為R燈=V2/W=2102/60=735Ω，所以在電壓為208V時，W=V2/R=2082/735=58.9W.由此可折算出電壓和功率的關系。通過測試，我們發現當輸出功率約為100W時，輸入電流為10A.此時輸出電壓為200V。
