然而，實際上，這不能體驗，因?yàn)橥ㄟ^二極管的多數電荷載流子在反轉偏置時不會立即停止。事實上，它們在停止之前需要一段有限的時間，這個時間稱為二極管的反向恢復時間。

在二極管的反向恢復時間期間，可以看到將有相當大量的電流流過二極管，但方向相反（圖1中的I rr）。然而，一旦時間線穿過二極管的反向恢復時間（t rr），其幅度就會減小并飽和到反向飽和電流的值。圖形上可以將二極管的反向恢復時間描述為從反向電流開始流過二極管的瞬間開始到達到零的時刻（或任何其他預定義的低電平）的總時間。 ，說25％的我讓rr在圖中），而衰減（T d），達到其負最大值（t p）。

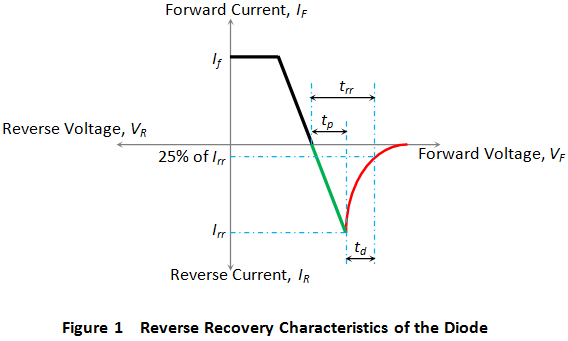

二極管反向恢復特性

這兩個時間因子（即t p和t d）的比率稱為柔軟度因子。在正常二極管的情況下，與電流達到其負峰值（t p）所花費的時間相比，電流衰減（t d）所花費的時間將更短。另一方面，對于軟恢復二極管，情況正好相反。也就是說，這里，與t p相比，t d將更大。我們可以看出，柔軟因子可以衡量半導體轉換期間發生的損失。這個比例越大; 開關損耗會更大。由此可以得出結論，當我們使用軟恢復二極管時，半導體開關所經歷的損耗比使用普通二極管時遇到的損耗更多。

這種反向恢復現象基本上是在二極管的情況下經歷的寄生效應，并且被視為取決于硅的摻雜水平及其幾何形狀。而且，即使結溫，正向電流下降的速率和恰好在反向偏置之前的正向電流的值被施加也被視為影響其值。反向恢復時間越長; 二極管較慢，反之亦然。因此，具有較小反向恢復時間的二極管是優選的，特別是當要求具有高開關速度時。此外，在此時間間隔期間，將有大量電流回流到電源，從而為二極管提供電力。因此二極管的反向恢復時間 是設計電源時應考慮的重要設計因素。

1999年2月：英特爾發布奔騰III處理器。PentiumIII是一種1×1平方硅，有950萬個晶體管，采用Intel0.25微米工藝技術制造。

到了這個時候，你應該明白“1”和“0”只是兩個電信號，具體來說是兩個電壓值，這兩個電壓可以控制電路的通斷。

這只是一個簡化說明，實際上從模電角度分析，導通和截止的要求是兩個PN節正向偏置和反向偏置，還要考慮c極電壓，但在實際的數字電路中e極電壓和c極電壓一般恒定，要么由電源提供、要么接地，所以我們可以簡單記為“晶體管電路的通斷就是由b極電壓與恒定的e極電壓比較高低決定”。

普通電路里邊有什么元件，不外是電阻，電容，電感，還有二極管，三極管等晶體管。這些電路最早是使用模擬形式的，主要是處理連續變化的模擬量的電路，它把模擬量信號進行放大（縮?。?，對信號進行一定的運算處理，還有震蕩和反饋，調制電路，濾波，解調電路等等。應該說，早期的電路都是模擬電路，特別只有電阻，電容和電感的年代。

這項研究的靈感來源于著名的“摩爾定律”。摩爾定律是由英特爾創始人之一的戈登摩爾（GordonMoore）于20世紀60年代提出的理論，它認為集成電路上的晶體管數量每兩年就會增加一倍。為了遵循這一行業“黃金法則”，研究人員不斷地嘗試新方法，從而盡可能地將更多的晶體管植入計算機微芯片。當前最新的趨勢是將三維晶體管進行垂直放置。通過各種努力，數以百億計的晶體管就能最終裝載在指甲蓋大小的微型芯片上了。
