RDS(on)=5.5m(Max)@VGS=10V
無鉛綠色裝置
降低導電損耗
高雪崩電流
3205產品 PDF文件下載
二、3205場效應管應用范圍
電源供應
UPS電源
電動工具

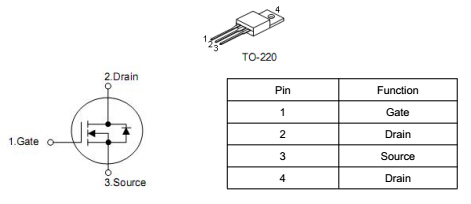

三、3205場效應管引腳圖
G：gate 柵極S：source 源極D：drain 漏極
MOS管是金屬(Metal)—氧化物(Oxid)—半導體(Semiconductor)場效應晶體管。市面上常有的一般為N溝道和P溝道。N溝道的電源一般接在D，輸出S，P溝道的電源一般接在S，輸出D。
四、3205參數范圍
產品型號：3205
工作方式：130A/60V
漏源電壓：60V
柵源電壓：±25A
漏電流連續：130A
脈沖漏極電流：360A
雪崩電流：25A
雪崩能量：250mJ
耗散功率：200W
熱電阻：62.5℃/V
漏源擊穿電壓：60V
柵極閾值電壓：2.0V
輸入電容：3100PF
輸出電容：926PF
上升時間：83.7ns
封裝形式：TO-220

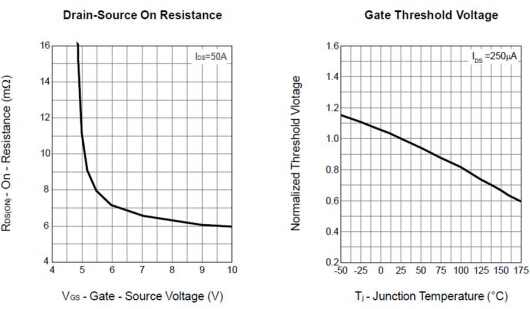

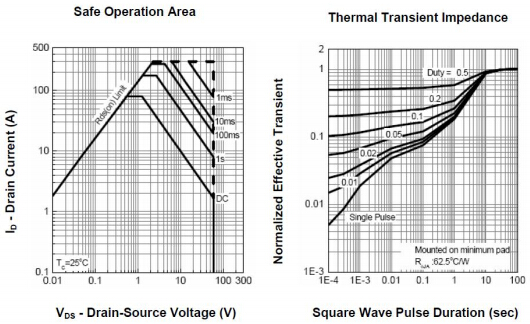

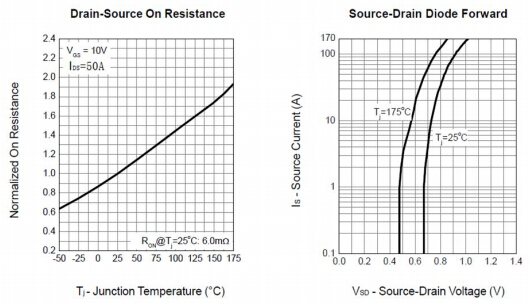

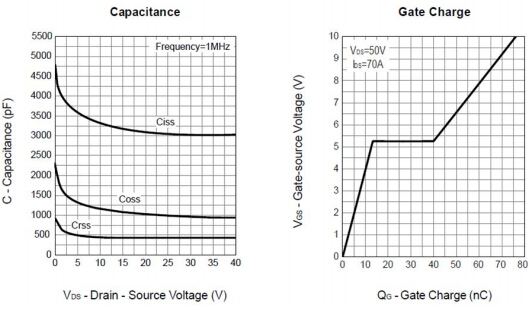

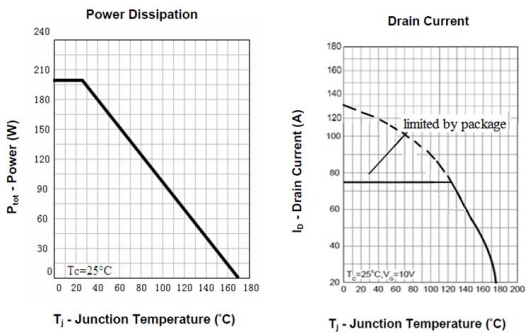

五、3205場效應管電路圖和波形圖
